品名:PED-INTF-V3
名稱:資料交鏈處理板
1.處理器 (微控器):Microchip PIC32MX795F512L
   工作時脈:80MHz 最大，可程式設定。
   記憶體: 512KB Flash 、128KB Data。
2.UART:6組，全雙工
   可跳接設定為RS232最多4組與RS422最多4組。
   每組UART具獨立之ISR。
3.數位輸入:
  TTL 信號準位輸入:22組
  ON/OFF 開關輸入:1組
4.數位輸出:
  TTL 信號準位輸出:23組
  繼電器電力輸出:1組，12V 、2A max。
5.類比輸入:
 0~40V 輸入:2組，10-bit解析度
-10~10V輸入:1組，12 bit解析度
-5~5V輸入:1組，12-bit解析度
0~5V輸入:1組，12bit 解析度。
可透過跳線另增加6組。
6.電源需求:
  +5V±0.25V DC,500mA
  +15V±0.30V DC,200mA
  -15V±0.30V DC, 200mA
7.發展環境:
  Microchip MPLAB IDE  or MALABX IDE
  +MPLAB ICD3  OR MPLAB Real ICE

  PN:CPU612/I
  1.CPU:dsPIC30F6012A
  2.Operating :5v +/- 0.5v
  3.Digital I/O Pins:26(of which 8 provide PWM output)
  4.PWM Digital I/O pins:8
  5.Analog Input Pins:8
  6.DC Current per I/O Pin :25mA
  7.SRAM:8K
  8.EEPROM:4K
  9.Clock:30MHz(MAX)
 10.Serial  Port:2
 RS232序列控制功能 6012DSP 控制模式。

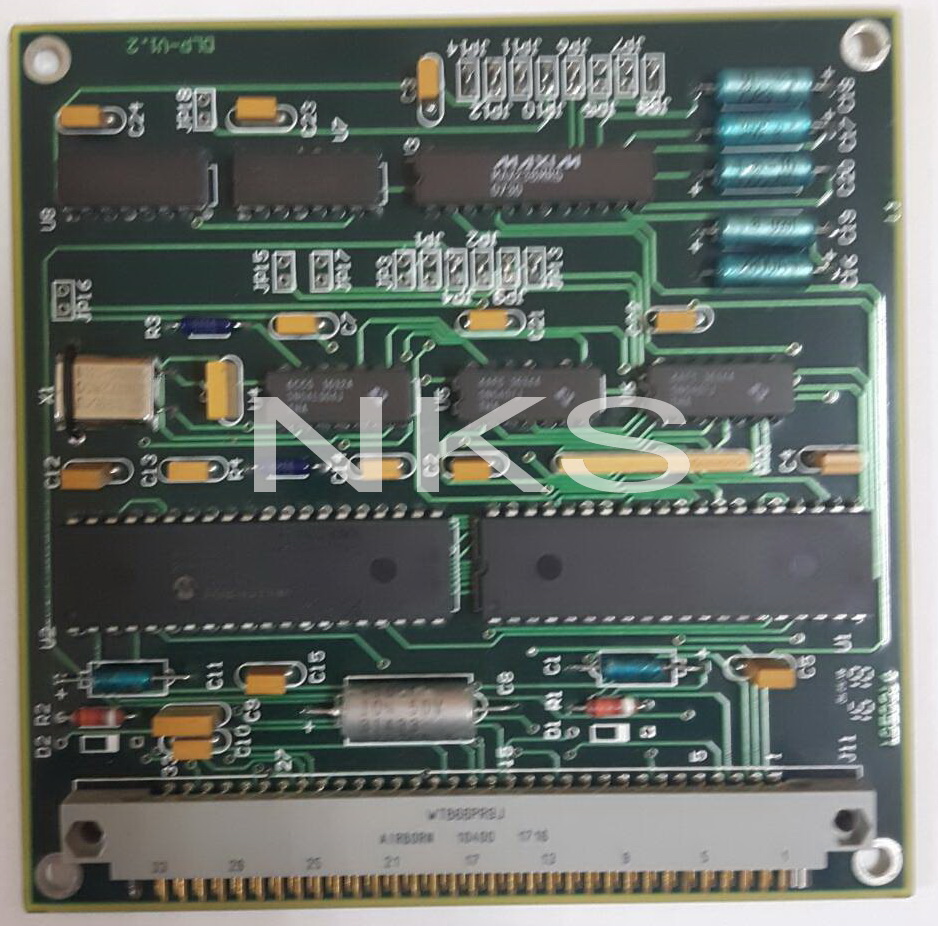

資料交鏈處理板
PN:DLP-PCB
1.輸入電源:5±0.5VDC。
2.具備DSPIC4011雙CPU架構，可線上燒錄程式。
3.具備2組RS-232介面及1組RS-422介面。
4.具備16組TTL規格之輸出介面。其中8組TTL輸出規格，具備Buffer機制。
5.具備8組類比輸入介面，輸入規格0~5±0.1VDC。
6.操作溫度:-40~ +105℃
7.尺寸(長*寬):≦125*125mm。

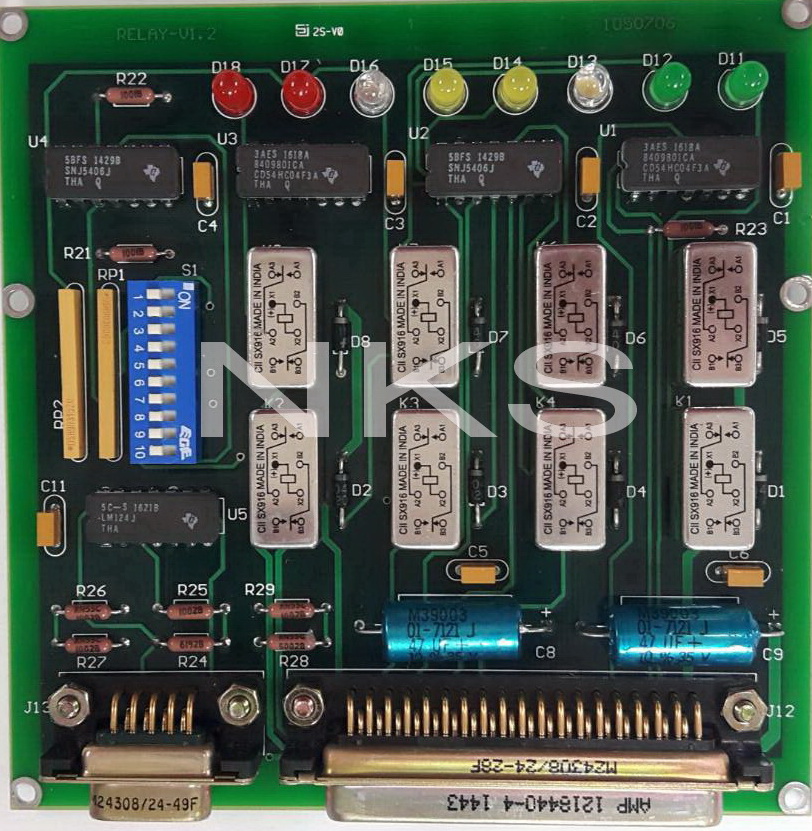

中文:繼電路板
PN:RELAY-PCB
1.輸入電源:24±VDC及5±0.5VDC
2.配賦8個M39016/6-109M RELAY ，承載電流需≧2安培。
3.具備8組繼電器驅動介面。
4.具備1組類比信號線性轉換介面。輸入電壓0至27V，輸出電壓0至4.5V。
5.操作溫度:-40~ +105℃±1℃
6.尺寸(長*寬):≦125*125mm。
